• 耐高温
  瞬间可耐500度高温

• 耐溶剂
  可长期浸泡溶剂

• 韧性好
  固化后硬而不脆

• 防水性好
  可以长期泡水耐老化

•

  单组份环氧胶

•

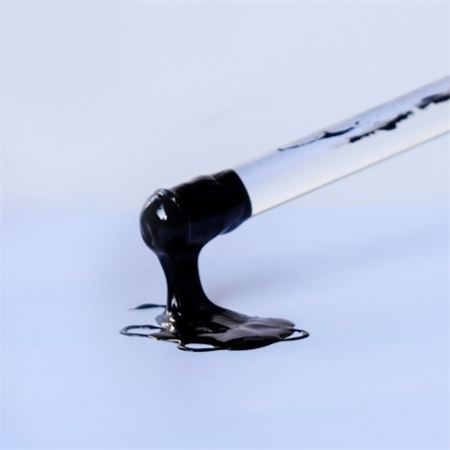

  黑色环氧树脂胶

•

  环氧灌封胶

• 参数
• 参数
• 组成
• 单组份
• 颜色
• 黑色或黄色

• 粘度

• 5.2-7.5×10⁴CPS

• 耐温范围

• 长时间耐200-250℃，瞬间可耐400℃
• 比重

• 1.52g/cm³

• 初固时间

• 130℃/120分钟或200℃/60分钟

• 吸水率(25℃ %24小时)

• 0.05

• 硬 度 Shore D
• 87
• 剪切强度（钢/钢）kg/mm²
• ≥18
• 抗压强度(kg/mm²)
• ≥80
• 拉伸强度（钢/钢）kg/mm2
• ≥30
• 介电常数(1KHZ)
• 3.8-4.2
• 线膨胀系数 CM/CM/℃
• 53×10^-6/℃
• 表面电阻 25℃ Ohm-cm
• ≥2.35×10¹⁵

【附注】 以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以实际生产测试数据为准。以确认我们的产品是否满足使用要求。贮存条件、运输等因素都会对我们产品的稳定性及物理、机械性能产生影响。对于任何采用我们无法控制的方法得到的结果，聚力胶粘剂公司恕不负责。

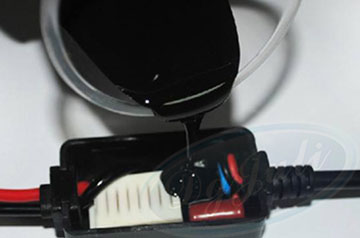

JL-6134耐高温单组份环氧树脂结构胶广泛应用于各种耐高温产品的粘接与密封，再高温下有优异的粘接强度；推荐用于高温环境中的结构粘接、修补与封装，电子模块封装，金刚石高速磨具胎体，以及高温模具浇注料等。

1、要粘接固定的部位需要保持干燥、清洁；除去基体表面松动物质，采用喷砂、电砂轮、钢丝刷或粗砂纸等方式打磨，提高表面的粗糙度，使用清洗剂擦拭，以清洁接着表面以增强接着力。
2、如果JL-6134耐高温单组分环氧胶是储存于冷冻的环境中，在使用之前需先取出到常温环境中解冻后才能使用
3、在施胶的过程中，应避免将胶液置于高温的环境中来降低胶体的粘稠度，除非事先已做过这方面的试验并证实可行
4、在固化的过程中，如果涂胶的量过多或温度过高可能会产生气泡，遇到此类情况请适当降低固化的温度。

1、聚厉牌JL-6134耐高温单组份环氧树脂胶是受热才会发生反应的化学产品，因此环境温度对产品品质的影响很大，请将产品保存在低温环境中，以确保产品的稳定性及品质，如果未能低温保存，在使用过程中产品容易出现流胶或粘接强度下降的现象
2、取出后未能用完的胶体，请及时盖紧密封后重新放入冷冻的环境中保存；
3、有极少数人长时间接触胶液会产生轻度皮肤过敏，有轻度痒痛，建议使用时戴防护手套，粘到皮肤上请用布、毛巾或酒精擦去，并使用肥皂水清洗干。
4、在大量使用前，请先小量试用，掌握产品的使用技巧，以免出现差错。
