• 耐高温
  高强度 耐150℃

• 柔韧性好
  固化后有韧性 不硬不脆

• 密封性好
  绝缘密封 耐冲击

• 耐老化
  耐酸、碱、盐、水、油

•

  橡胶粘不锈钢胶水

•

  橡胶粘金属胶水

•

  橡胶粘橡胶胶水

• 外观

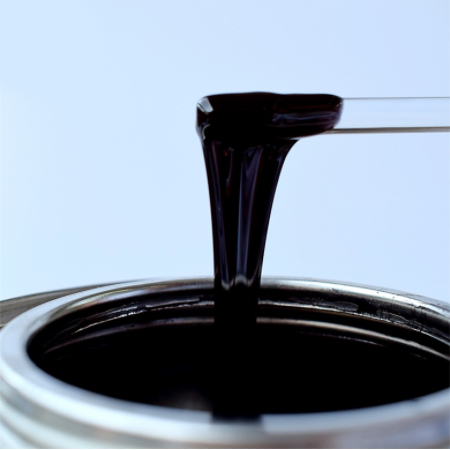

• A:黑色粘稠液体/B:黄褐色液体
• 基料化学成分
• 氯丁胶
• 粘度(Mpa.s)
• A:4800  /  B:3000~5000
• 密度(g/cm3)
• 1.1
• 不挥发份(%)
• A:16.3  /  B:14~18

• 重量比
• 10:1

• 剥离强度(N/2.5cm)
• A:≥80 /  B:≥70
• 胶块(固化后)
• 软,有韧性
• 工作温度(℃)
• -60~150℃

• 阻燃性
• 离火自熄

【附注】 以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以实际生产测试数据为准。以确认我们的产品是否满足使用要求。贮存条件、运输等因素都会对我们产品的稳定性及物理、机械性能产生影响。对于任何采用我们无法控制的方法得到的结果，聚力胶粘剂公司恕不负责。

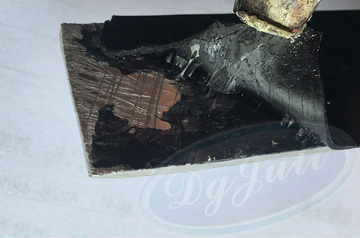

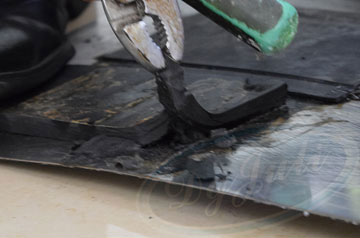

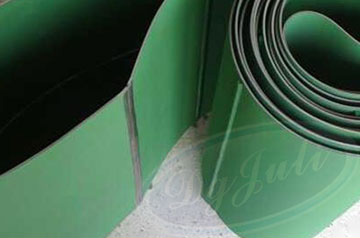

聚厉牌JL-808橡胶金属专用胶水广泛用于冶金、矿山、火力发电、焦化、水泥、化肥、钢厂以及码头、煤矿等行业高温作业的输送带及一般环境下的输送带头的快速冷粘与修补。

1、将需粘接部位打磨后，除油污、去灰尘，用工业清洗剂清洗干净。
2、按A:B=10:1的重量比配比搅拌均匀。
3、将混合好的橡胶金属粘合剂涂抹在经处理过的基体表面，涂抹时应用力均匀，反复按压，保证材料与基体表面充分接触，以达到效果更佳。需多层涂胶时，需对原涂胶表面进行处理后再涂抹；
4、在低于气温25℃时可适当延长固化时间，当气温低于15℃时，采用适当的热源进行加热（红外线、电炉等），但加热时不可以直接接触修补部位，正确操作是热源离修补表面40cm以上,60～80℃保持2～3小时。

•

  1、配胶
  按A:B=10：1比例配比搅拌均匀

•

  2、混胶
  混合之后，搅拌均匀

•

  3、涂胶
  可操作时间30-50分钟以内上胶

•

  4、粘接
  24小时后达到高前度

1、不属于危险品,可按非危险品运输。
2、放置于儿童不及处，避免阳光直接照射，阴凉处储存。
3、调胶工具或容器不可互混，以免减短A剂使用寿命。
4、夏季施工时注意:当环境温度超过35℃,每次配胶不宜过多,配胶后应迅速涂覆。
